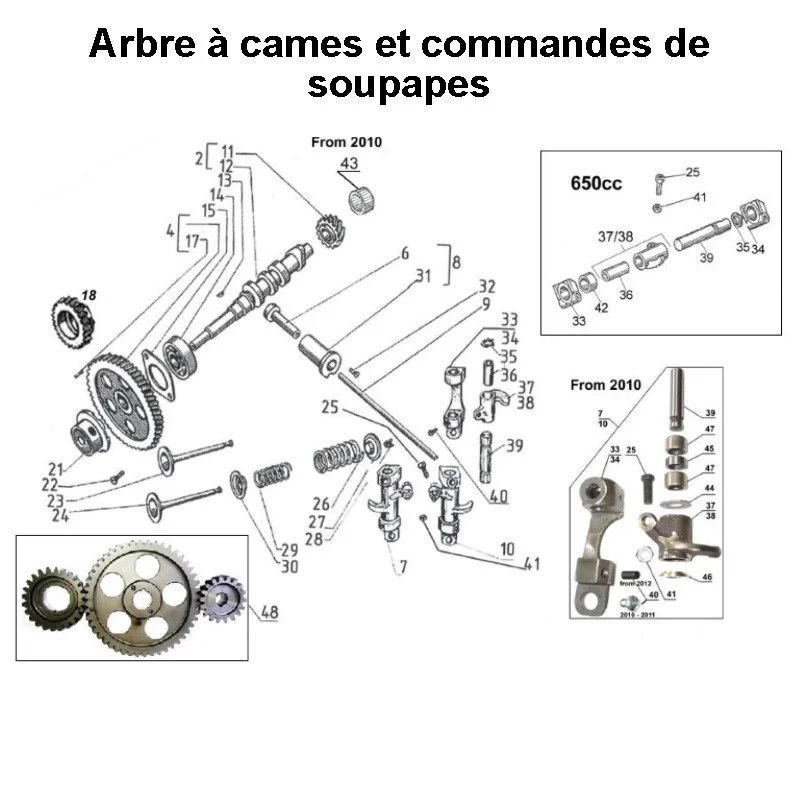

Les pièces Ural Carburateurs > Moteur > Arbre à cames et commandes de soupapes
Pièce n°6 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Poussoir (IMZ-8.101-01046-01) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.101-01046-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°7 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur gauche complet, pour soupape d'échappement culasse gauche et soupape d'admission culasse droite jusqu'en 2009 pour 750 cc (pièce carbu)
Référence pièce : IMZ-8.106-01054
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
7 - IMZ-8.128-01054
8 - IMZ-8.101-01043-01
9 - 2 Variantes
10 - IMZ-8.106-01053
Pièce n°14 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Roulement à billes 6205-C3 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : MIC6205-3
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°15 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Bride de l'arbre à cames (pièce carbu)
Référence pièce : IMZ-8.101-01402
Attention le délai de livraison peut varier en fonction des stocks disponibles.
18 - 2 Variantes
21 - 7201408-01
Pièce n°18 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Pignon générateur de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2006 : Référence pièce : IMZ-8.101-01423
Année de modèle depuis 2009 : Référence pièce : IMZ-8.128-01423-20
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°21 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Reniflard (7201408-01) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 7201408-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°24 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Soupape d'échappement pour 750 cc de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2007 : Référence pièce : IMZ-8.106-01050
Année de modèle depuis 2008 : Référence pièce : IMZ-8.128-01050-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°25 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Vis de réglage de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.101-01332
Attention le délai de livraison peut varier en fonction des stocks disponibles.
26 - IMZ-8.128-01419
26 - 6201419-01
Pièce n°26 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Ressort de soupape depuis 2008 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.128-01419
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°26 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Ressort de soupape extérieur jusqu'en 2007 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 6201419-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°27 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Plaque supérieure de ressort de soupape de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2007 : Référence pièce : 6201421
Année de modèle depuis 2008 : Référence pièce : IMZ-8.128-01421-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°28 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Goupille de séparation de soupapes depuis 2008 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.128-01417
Attention le délai de livraison peut varier en fonction des stocks disponibles.
29 - 6201420-01
30 - 2 Variantes
31 - IMZ-8.101-01409-01
32 - E01518
32 - 221580-P27S
33 - 2 Variantes
Pièce n°34 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Support de culbuteur, côté droit pour 750 cc de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2009 : Référence pièce : IMZ-8.103-01442
Année de modèle 2010-2016 : Référence pièce : IMZ-8.128-01442
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°35 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Rondelle élastique jusqu'en 2009 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 6101443
Attention le délai de livraison peut varier en fonction des stocks disponibles.
37 - IMZ-8.128-01434
38 - IMZ-8.106-01057
Pièce n°37 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur gauche 2010-2016 de l'arbre à cames/commandes de soupapes pour 750 cc (pièce carbu)
Référence pièce : IMZ-8.128-01434
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°38 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur droit avec douille pour soupape d'admission cylindre gauche et soupape d'échappement cylindre droit jusqu'en 2009 pour 750 cc (pièce carbu)
Référence pièce : IMZ-8.106-01057
Attention le délai de livraison peut varier en fonction des stocks disponibles.
38 - IMZ-8.128-01433
39 - 2 Variantes
40 - 220101-P29
40 - E08322
Pièce n°40 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Vis (220101-P29) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 220101-P29
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°40 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Goujon M6x10 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : E08322
Attention le délai de livraison peut varier en fonction des stocks disponibles.
40 - E17118
41 - E00861
Pièce n°40 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Vis à tête cruciforme M6x12 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : E17118
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°41 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Écrou M8x1-6H de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : E00861
Attention le délai de livraison peut varier en fonction des stocks disponibles.
44 - 3 Variantes
45 - IMZ-8.128-01327
Pièce n°44 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Rondelle d'écartement de l'arbre à cames/commandes de soupapes (pièce carbu)
Épaisseur 1.45 mm : Référence pièce : IMZ-8.128-01471
Épaisseur 1.60 mm : Référence pièce : IMZ-8.128-01472
Épaisseur 1.75 mm : Référence pièce : IMZ-8.128-01473
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°45 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Rondelle d'écartement (IMZ-8.128-01327) depuis 2010 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.128-01327
Attention le délai de livraison peut varier en fonction des stocks disponibles.
46 - IMZ-8-128-01328-01
47 - HK1212
Pièce n°46 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Douille pour culbuteur (IMZ-8.128-01328-01) depuis 2010 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8-128-01328-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°47 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Roulement à aiguilles (HK1212) depuis 2010 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : HK1212
Attention le délai de livraison peut varier en fonction des stocks disponibles.
48 - 3 Variantes
Pièce n°48 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Jeu de pignons de distribution depuis VIN 230626 de l'arbre à cames/commandes de soupapes (pièce carbu)
Taille 0 : Référence pièce : IMZ-8.128-01040-10/0
Taille 2 : Référence pièce : IMZ-8.128-01040-10/2
Taille 3 : Référence pièce : IMZ-8.128-01040-10/3
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
4 - 2 Variantes
2 - 3 Variantes
Pièce n°4 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Jeu de pignons de distribution de 2007 jusqu'au VIN 230625 de l'arbre à cames/commandes de soupapes (pièce carbu)
Taille 0 : Référence pièce : IMZ-8.128-01040-0
Taille 1 : Référence pièce : IMZ-8.128-01040-1
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°2 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Arbre à cames avec pompe à huile de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2009 : Référence pièce : IMZ-8.128-01045
Année de modèle 2010-2012: Référence pièce : IMZ-8.128-01045-10
Année de modèle depuis 2013 : Référence pièce : IMZ-8.128-01045-13
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
7 - IMZ-8.106-01054
6 - IMZ-8.101-01046-01
Pièce n°8 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Guide de poussoir avec poussoir complet de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.101-01043-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°7 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur gauche complet de 2010 à 2016 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.128-01054
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°10 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur droit complet pour la soupape d'admission de la culasse gauche et la soupape d'échappement de la culasse droite jusqu'en 2009 pour 750 cc (pièce carbu)
Référence pièce : IMZ-8.106-01053
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°9 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Tige de poussée de l'arbre à cames/commandes de soupapes (pièce carbu)
Cylindré 650 cc : Référence pièce : 6101431
Cylindré 750 cc : Référence pièce : IMZ-8.108-01047
Attention le délai de livraison peut varier en fonction des stocks disponibles.
11 - IMZ-8.128-01424-10
10 - IMZ-8.128-01053
Pièce n°11 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Pignon entraînement de la pompe à huile de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.128-01424-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°10 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur droit complet 2010-2016 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.128-01053
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
13 - 14107
12 - 3 Variantes
Pièce n°13 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Cale P3x13 de l’arbre à cames et commandes de soupapes (pièce carbu)
Référence pièce : 14107
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°12 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Arbre à cames (pièce carburateur)
Année de modèle jusqu'en 2009: Référence pièce : IMZ-8.123-01401
Année de modèle 2010-2012 : Référence pièce : IMZ-8.128-01401
Année de modèle depuis 2013 : Référence pièce : IMZ-8.128-01401-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
15 - IMZ-8.101-01402
14 - 6205-C3
17 - DIN 8734 NRB 6x16
17 - 368209P
Pièce n°17 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Goupille de fixation 6x16 (DIN 8734 NRB 6x16) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : DIN 8734 NRB 6x16
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°17 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Goupille de fixation 6x16 (368209P) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 368209P
Attention le délai de livraison peut varier en fonction des stocks disponibles.
23 - 2 Variantes
22 - E30953
Pièce n°23 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Soupape d'admission pour 750 cc de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2007 : Référence pièce : IMZ-8.106-01416
Année de modèle depuis 2008 : Référence pièce : IMZ-8.128-01416-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°22 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Vis DIN 7991 M6x20 10.9 (contre-courant, hexagone intérieur) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : E30953
Attention le délai de livraison peut varier en fonction des stocks disponibles.
25 - IMZ-8.101-01332
24 - 2 Variantes
28 - IMZ-8.128-01417
27 - 2 Variantes
Pièce n°30 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Plaque inférieure de ressort de soupape de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2007 : Référence pièce : 6201418
Année de modèle depuis 2008 : Référence pièce : IMZ-8.128-01418-20
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°29 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Ressort de soupape intérieur jusqu'en 2007 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 6201420-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°32 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Vis à tête cylindrique M5x16 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : E01518
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°31 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Guide de poussoir de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.101-01409-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°33 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Support de culbuteur, côté gauche pour 750 cc de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2009 : Référence pièce : IMZ-8.103-01441
Année de modèle 2010-2016 : Référence pièce : IMZ-8.128-01441
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°32 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Vis à tête fraisée M5x16 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : 221580-P27S
Attention le délai de livraison peut varier en fonction des stocks disponibles.
35 - 6101443
34 - 2 Variantes
37 - IMZ-8.106-01058
36 - IMZ-8.101-01436
Pièce n°37 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur gauche avec douille pour soupape d'échappement cylindre gauche et soupape d'admission cylindre droit jusqu'en 2009 pour 750 cc (pièce carbu)
Référence pièce : IMZ-8.106-01058
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°36 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Douille de culbuteur de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.101-01436
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°39 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Arbre de culbuteur de 750 cc de l'arbre à cames/commandes de soupapes (pièce carbu)
Année de modèle jusqu'en 2006 : Référence pièce : IMZ-8.103-01437
Année de modèle 2010-2016 : Référence pièce : IMZ-8.128-01437-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°38 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Culbuteur droit 2010-2016 de l'arbre à cames/commandes de soupapes pour 750 cc (pièce carbu)
Référence pièce : IMZ-8.128-01433
Attention le délai de livraison peut varier en fonction des stocks disponibles.
43 - HK1816
42 - IMZ-8.101-01438
Pièce n°43 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Roulement à aiguilles (SKF HK 1816) depuis 2010 de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : SKF HK 1816
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°42 sur le schéma de l'arbre à cames et commandes de soupapes (carburateur)
Douille d'écartement (IMZ-8.101-01438) de l'arbre à cames/commandes de soupapes (pièce carbu)
Référence pièce : IMZ-8.101-01438
Attention le délai de livraison peut varier en fonction des stocks disponibles.
