Pièce n°36 sur le schéma du carter
Rondelle élastique 6L pour carter (pièce carbu)
Référence pièce : E03601
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°37 sur le schéma du carter
Rondelle 6 pour carter (pièce carbu)
Référence pièce : E03500
Attention le délai de livraison peut varier en fonction des stocks disponibles.

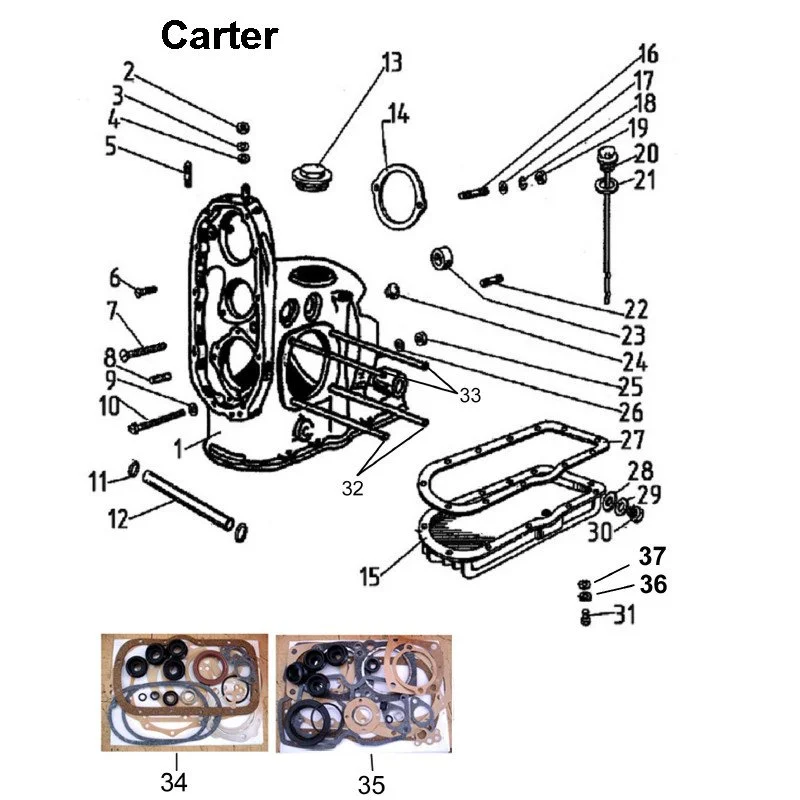

Les pièces Ural Carburateurs > Moteur > Carter
1 - 2 Variantes
2 & 25 - E00861
Pièce n°1 sur le schéma du carter
Carter complet 750 (pièce carbu)
Année de modèle jusqu'en 2009 : Référence pièce : IMZ-8.108-01008-09
Année de modèle depuis 2010 : Référence pièce : IMZ-8.108-01008-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°2 et N°25 sur le schéma du carter (carburateur)
Écrou M8x1-6H pour carter (pièce carbu)
Référence pièce : E00861
Attention le délai de livraison peut varier en fonction des stocks disponibles.
3 - E03602
4 - E03504
Pièce n°3 sur le schéma du carter
Rondelle élastique 8L pour carter (pièce carbu)
Référence pièce : E03602
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°4 sur le schéma du carter (pièce carbu)
Rondelle 10 du carter (pièce carbu)
Référence pièce : E03504
Attention le délai de livraison peut varier en fonction des stocks disponibles.
5 - E42719
6 & 31 - E01532
6 - E30953
7 - 221623-P29
Pièce n°6 sur le schéma du carter (carburateur)
Vis DIN 7991 M6x20 10.9 (contre-courant, hexagone intérieur) pour carter (pièce carbu)
Référence pièce : E30953
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°7 sur le schéma du carter (carburateur)
Vis M6-6gx70, pour carter (pièce carbu)
Référence pièce : 221623-P29
Attention le délai de livraison peut varier en fonction des stocks disponibles.
7 - E01539
8 - 258653
Pièce n°7 sur le schéma du carter
Vis à tête cylindrique M6x70, pour carter (pièce carbu)
Référence pièce : E01539
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°8 sur le schéma du carter
Goupille fendue 8x16 pour carter (pièce carbu)
Référence pièce : 258653
Attention le délai de livraison peut varier en fonction des stocks disponibles.
9 & 26 - E03502
10 - 200274-P29
10 - E11443
11 - 7201105
12 - 6201102
13 - IMZ-8.101-01171-01
14 - IMZ-8.1037-01163
15 - 2 Variantes
16 - 009507-P27S
17 - E03504
Pièce n°16 sur le schéma du carter (pièce carbu)
Goujon M10x1-6gx22 avec frein filet Precote 85 pour carter (pièce carbu)
Référence pièce : 009507-P27S
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°17 sur le schéma du carter
Rondelle 10 pour carter (pièce carbu)
Référence pièce : E03504
Attention le délai de livraison peut varier en fonction des stocks disponibles.
18 - E03603
19 - E20910
20 - IMZ-8.128-01009
21 - T09797
23 - 2 Variantes
24 - 6201254
Pièce n°23 sur le schéma du carter
Douille d'arbre à cames pour carter (pièce carbu)
Année de modèle jusqu'en 2009 : Référence pièce : 7201107
Année de modèle depuis 2010 : Référence pièce : IMZ-8.128-01107
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°24 sur le schéma du carter
Bouchon (6201254) pour carter (pièce carbu)
Référence pièce : 6201254
Attention le délai de livraison peut varier en fonction des stocks disponibles.
29 - 330454
30 - IMZ-8.128-01459-01
32 & 33 - 2 Variantes
35 - 2 Variantes
Pièce n°32 (court) et N°33 (long) sur le schéma du carter
Goujon de fixation de la culasse pour carter (pièce carbu)
Court : Référence pièce : IMZ-8.108-01305
Long : Référence pièce : IMZ-8.108-01304
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°35 sur le schéma du carter
Jeu de joints de moteur 750 cc pour carter (pièce carbu)
Année de modèle jusqu'en 2007: Référence pièce : Ural08
Année de modèle 2008-2013 : Référence pièce : Ural08 08-13
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°6 et N°31 sur le schéma du carter
Vis DIN 912 M6x20 8.8 (vis à tête cylindrique, hexagone intérieur) zinguée, carter (pièce carbu)
Référence pièce : E01532
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°5 sur le schéma du carter (pièce carbu)
Goujon M8X16 pour carter (pièce carbu)
Référence pièce : E42719
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°10 sur le schéma du carter
Vis M8/1x75 jusqu'en 2005 pour carter (pièce carbu)
Référence pièce : 200274-P29
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°9 et N°26 sur le schéma du carter
Rondelle 8 pour carter (pièce carbu)
Référence pièce : E03502
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°11 sur le schéma du carter
Joint d'étanchéité (7201105) pour carter (pièce carbu)
Référence pièce : 7201105
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°10 sur le schéma du carter (pièce carbu)x
Vis à tête cylindrique M8x75 pour boîte de vitesses de carter (pièce carbu)
Référence pièce : E11443
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°13 sur le schéma du carter
Couvercle du pignon d'entraînement de la pompe à huile pour carter (pièce carbu)
Référence pièce : IMZ-8.101-01171-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°12 sur le schéma du carter
Tuyau en aluminium de l'essieu avant du moteur pour carter (pièce carbu)
Référence pièce : 6201102
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°15 sur le schéma du carter (carburateur)
Carter d'huile jusqu'en 2018 pour carter (pièce carbu)
Pour carter d'huile profond : Référence pièce : IMZ-8.101-01131-01
Pour carter d'huile peu profond : Référence pièce : IMZ-8.101-01131
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°14 sur le schéma du carter
Joint de générateur pour carter (pièce carbu)
Référence pièce : IMZ-8.1037-01163-02
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°19 sur le schéma du carter
Écrou M10x1 pour carter (pièce carbu)
Référence pièce : E20910
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°18 sur le schéma du carter
Rondelle élastique 10L pour carter (pièce carbu)
Référence pièce : E03603
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°21 sur le schéma du carter
Bague d'étanchéité en cuivre pour la jauge d'huile jusqu'en 2011 pour carter (pièce carbu)
Référence pièce : T09797
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°20 sur le schéma du carter
Jauge d'huile avec joint torique depuis 2012 (pièce carbu)
Référence pièce : IMZ-8.128-01009
Attention le délai de livraison peut varier en fonction des stocks disponibles.
28 - IMZ-8.101-01135
27 - IMZ-8.1037-01162-01
Pièce n°28 sur le schéma du carter (carburateur)
Joint d'étanchéité (IMZ-8.101-01135) pour carter (pièce carbu)
Référence pièce : IMZ-8.101-01135
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°27 sur le schéma du carter (pièce carbu)
Joint de carter d'huile jusqu'en 2018 pour carter (pièce carbu)
Référence pièce : IMZ-8.1037-01162-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°30 sur le schéma du carter
Bouchon de vidange magnétique en aluminium avec joint d'étanchéité, pour carter (pièce carbu)
Référence pièce : IMZ-8.128-01459-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°29 sur le schéma du carter (pour modèle carbu)
Joint d'étanchéité en aluminium de 14 mm pour carter (pièce carbu)
Référence pièce : 368802
Attention le délai de livraison peut varier en fonction des stocks disponibles.
37 - E03500
36 - E03601
