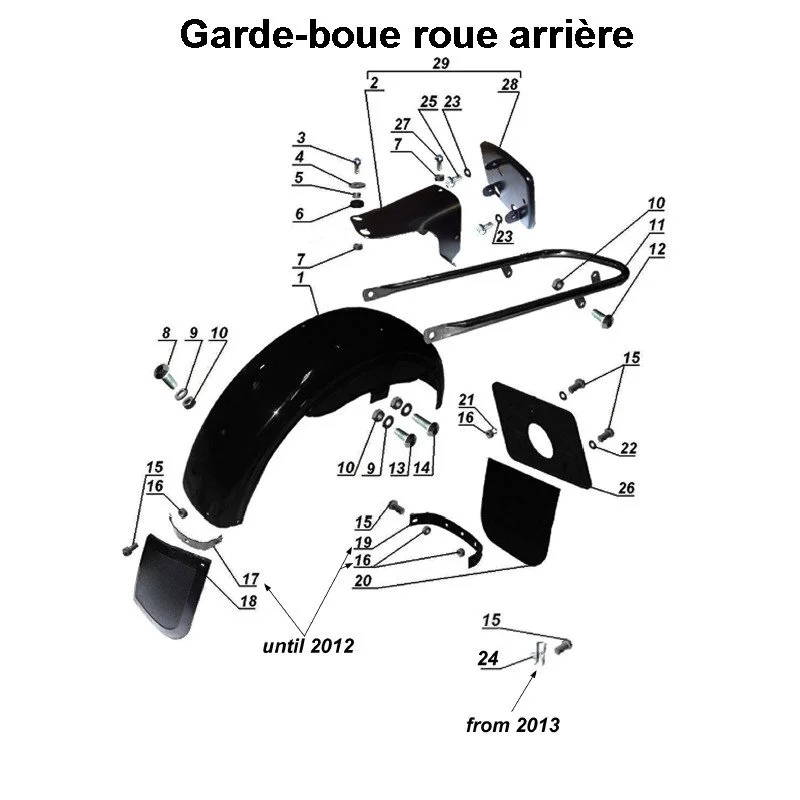

Les pièces Ural Carburateurs > Châssis de moto > Garde-boue de la roue arrière
1 - IMZ-8.1037-09045-01
2 - 2 Variantes
3 & 15 - ISO 7380 M6x16
4 - E03527
5 - IMZ-8.103-09539
6 - IMZ-8.103-09537
Pièce n°5 sur le schéma du garde-boue de la roue arrière
Douille d'écartement (IMZ-8.103-09539) pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09539
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°6 sur le schéma du garde-boue de la roue arrière
Entretoise (IMZ-8.103-09537) pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09537
Attention le délai de livraison peut varier en fonction des stocks disponibles.
7 & 16 - E00869
8 - ISO 7380 M8x16
9 - E03502
10 - E00870
11 - IMZ-8.103-09048
11 - IMZ-8.103-09048-CR
Pièce n°11 sur le schéma du garde-boue de la roue arrière
Clip de garde-boue arrière, noir pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09048
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°11 sur le schéma du garde-boue de la roue arrière
Clip de garde-boue arrière, chromé pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09048-CR
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
12 - ISO 7380 M8x20
13 - ISO 7380 M8x25
Pièce n°12 sur le schéma du garde-boue de la roue arrière
Vis M8x20 ISO 7380 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : ISO 7380 M8x20
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°13 sur le schéma du garde-boue de la roue arrière
Vis M8x25 ISO 7380 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : ISO 7380 M8x25
Attention le délai de livraison peut varier en fonction des stocks disponibles.
18 - IMZ-8.103-09467
19 - 6308479
20 - IMZ-8.103-09468
21 - E03601
Pièce n°20 sur le schéma du garde-boue de la roue arrière
Bavette en plastique pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09468
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°21 sur le schéma du garde-boue de la roue arrière
Rondelle élastique 6L pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E03601
Attention le délai de livraison peut varier en fonction des stocks disponibles.
22 - E03500
23 - E03470
Pièce n°22 sur le schéma du garde-boue de la roue arrière
Rondelle 6 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E03500
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°23 sur le schéma du garde-boue de la roue arrière
Rondelle 5 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E03470
Attention le délai de livraison peut varier en fonction des stocks disponibles.
24 - 368700
25 - E17105
26 - 2 Variantes
27 - E17118
Pièce n°26 sur le schéma du garde-boue de la roue arrière
Support de plaque d'immatriculation pour le garde-boue de la roue arrière (pièce carbu)
Année de modèle jusqu'en 2006 : Référence pièce : IMZ-8.103-09446
Année de modèle depuis 2007 : Référence pièce : IMZ-8.1037-09446-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°27 sur le schéma du garde-boue de la roue arrière
Vis à tête cruciforme M6x12 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E17118
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°28 sur le schéma du garde-boue de la roue arrière
Plaque de support de feu arrière pour le garde-boue de la roue arrière (pièce carbu)
Couleur chromé : Référence pièce : IMZ-8.123-09531-CR
Couleur noir : Référence pièce : IMZ-8.123-09531/BL
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°29 sur le schéma du garde-boue de la roue arrière
Console pour feux arrière complète pour le garde-boue de la roue arrière (pièce carbu)
Couleur noir : Référence pièce : IMZ-8.1037-09055
Couleur chromé : Référence pièce : IMZ-8.1037-09055/CR
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°2 sur le schéma du garde-boue de la roue arrière
Console de feu arrière pour le garde-boue de la roue arrière (pièce carbu)
Couleur noir : Référence pièce : IMZ-8.123-09055
Couleur chromé : Référence pièce : IMZ-8.123-09055/CR
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°1 sur le schéma du garde-boue de la roue arrière
Garde-boue de la roue arrière noir (pièce carbu)
Référence pièce : IMZ-8.1037-09045-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°4 sur le schéma du garde-boue de la roue arrière
Rondelle 6/18 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E03527
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°3 et pièce n°15 sur le schéma du garde-boue de la roue arrière
Vis M6x16 ISO 7380 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : ISO 7380 M6x16
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°8 sur le schéma du garde-boue de la roue arrière
Vis M8x16 ISO 7380 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : ISO 7380 M8x16
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°7 et pièce N°16 sur le schéma du garde-boue de la roue arrière
Écrou M6 autobloquant pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E00869
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°10 sur le schéma du garde-boue de la roue arrière
Écrou M8 autobloquant pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E00870
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°9 sur le schéma du garde-boue de la roue arrière
Rondelle 8 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E03502
Attention le délai de livraison peut varier en fonction des stocks disponibles.
17 - IMZ-8.103-09480
14 - ISO 7380 M8x30
Pièce n°17 sur le schéma du garde-boue de la roue arrière
Bande de garde-boue courte jusqu'en 2012 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09480
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°14 sur le schéma du garde-boue de la roue arrière
Vis M8x30 ISO 7380 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : ISO 7380 M8x30
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°19 sur le schéma du garde-boue de la roue arrière
Bande de garde-boue arrière jusqu'en 2012 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : 6308479
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°18 sur le schéma du garde-boue de la roue arrière
Fond de jante avant pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : IMZ-8.103-09467
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°25 sur le schéma du garde-boue de la roue arrière
Vis à tête cruciforme M5x16 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : E17105
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°24 sur le schéma du garde-boue de la roue arrière
Clip d'écrou М6 pour le garde-boue de la roue arrière (pièce carbu)
Référence pièce : 368700
Attention le délai de livraison peut varier en fonction des stocks disponibles.
29 - 2 Variantes
28 - 2 Variantes
