9 - 2 Variantes
10 & 18 - E03502
Les pièces Ural Carburateurs > Moteur > Haut Moteur

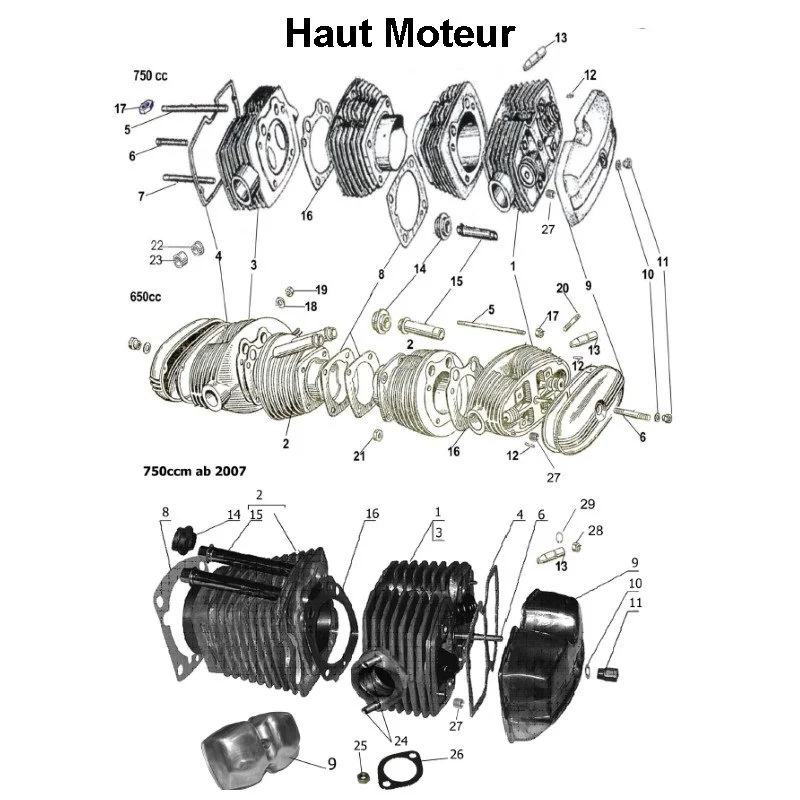

Pièce n°3 sur le schéma du haut moteur (carburateur)
Culasse droite complète (750 cc) jusqu’en 2007 du haut moteur (pièce carbu)
Année de modèle jusqu'en 2005 : Référence pièce : IMZ-8.108-01051
Année de modèle 2006-2007 : Référence pièce : IMZ-8.108-01051-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
4 - 2 Variantes
Pièce n°3 sur le schéma du haut moteur (carburateur)
Culasse droite complète (750 cc) depuis 2008 du haut moteur (pièce carbu)
Avec SAS : Référence pièce : IMZ-8.128-01051-40
Sans SAS : Référence pièce : IMZ-8.128-01051-30
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
5 - IMZ-8.108-01304
Pièce n°4 sur le schéma du haut moteur (carburateur)
Joint de couvercle de soupape du haut moteur (pièce carbu)
Cylindré 650 cc : Référence pièce : 6201517
Cylindré 750 cc : Référence pièce : IMZ-8.1037-01517-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
6 - 365664-P27C
Pièce n°5 sur le schéma du haut moteur (carburateur)
Goujon long de fixation de la culasse (750 cc) du haut moteur (pièce carbu)
Référence pièce : IMZ-8.108-01304
Attention le délai de livraison peut varier en fonction des stocks disponibles.
6 - 009414-P29
Pièce n°6 sur le schéma du haut moteur (carburateur)
Goujon à filetage normal pour couvercle de soupape depuis 2006 du haut moteur (pièce carbu)
Référence pièce : 365664-P27C
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°6 sur le schéma du haut moteur (carburateur)
Goujon à filetage fin pour couvercle de soupape jusqu'en 2005 du haut moteur (pièce carbu)
Référence pièce : 009414-P29
Attention le délai de livraison peut varier en fonction des stocks disponibles.
7 - IMZ-8.108-01305
8 - 2 Variantes
Pièce n°9 sur le schéma du haut moteur
Couvercle de soupape jusqu'en 2018 (750 cc) du haut moteur (pièce carbu)
Poli : Référence pièce : IMZ-8.103-01515-02
Non poli : Référence pièce : IMZ-8.103-01515-04
Attention le délai de livraison peut varier en fonction des stocks disponibles.
11 - 6201520
Pièce n°10 et pièce n°18 sur le schéma du haut moteur
Rondelle 8 du haut moteur (pièce carbu)
Référence pièce : E03502
Attention le délai de livraison peut varier en fonction des stocks disponibles.
12 - 368206-P
Pièce n°11 sur le schéma du haut moteur (carburateur)
Écrou pour couvercle de soupape du haut moteur (pièce carbu)
Année de modèle jusqu'en 2005 : Référence pièce : 6201520
Année de modèle depuis 2006 : Référence pièce : 6201520-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
13 - IMZ-8.128-01505-10
Pièce n°12 sur le schéma du haut moteur
Goupille de fixation 6x14.4 (750 cc) du haut moteur (pièce carbu)
Référence pièce : 368206-P
Attention le délai de livraison peut varier en fonction des stocks disponibles.
14 - IMZ-8.128-01309
Pièce n°17 sur le schéma du haut moteur
Écrou de fixation de la culasse du haut moteur (pièce carbu)
Référence pièce : IMZ-8.128-01447
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°17 sur le schéma du haut moteur (carburateur)
Écrou M8x1 au goujon de fixation de la culasse du haut moteur (pièce carbu)
Référence pièce : 6201447
Attention le délai de livraison peut varier en fonction des stocks disponibles.
24 - E42719
25 - E00911
28 - IMZ-8.128-01506
29 - IMZ-8.128-01801
1 - 2 Variantes
1 - IMZ-8.101-01052-20
Pièce n°1 sur le schéma du haut moteur
Culasse gauche complète depuis 2008, haut moteur (pièce carbu)
Avec SAS : Référence pièce : IMZ-8.128-01052-40
Sans SAS : Référence pièce : IMZ-8.128-01052-30
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°1 sur le schéma du haut moteur
Culasse gauche complète du haut moteur (pièce carbu)
Référence pièce : IMZ-8.101-01052-20
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
2 - 12 Variantes
2 - T11328-Q
Pièce n°2 sur le schéma du haut moteur (carburateur)
Cylindre complet jusqu'en 2018 du haut moteur (pièce carbu)
Couleur gris avec fixation SAS et taille A : Référence pièce : IMZ-8.128-01031-10/A
Couleur gris avec fixation SAS et taille B : Référence pièce : IMZ-8.128-01031-10/B
Couleur gris avec fixation SAS et taille C : Référence pièce : IMZ-8.128-01031-10/C
Couleur gris sans fixation SAS et taille A : Référence pièce : IMZ-8.108-01031-10A
Couleur gris sans fixation SAS et taille B : Référence pièce : IMZ-8.108-01031-10B
Couleur gris sans fixation SAS et taille C : Référence pièce : IMZ-8.108-01031-10C
Couleur noir avec fixation SAS et taille A : Référence pièce : IMZ-8.128-01031-10/A-BL
Couleur noir avec fixation SAS et taille B : Référence pièce : IMZ-8.128-01031-10/B-BL
Couleur noir avec fixation SAS et taille C : Référence pièce : IMZ-8.128-01031-10/C-BL
Couleur noir sans fixation SAS et taille A : Référence pièce : IMZ-8.108-01031-10A-BL
Couleur noir sans fixation SAS et taille B : Référence pièce : IMZ-8.108-01031-10B-BL
Couleur noir sans fixation SAS et taille C : Référence pièce : IMZ-8.108-01031-10C-BL
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
Pièce n°2 sur le schéma du haut moteur (carburateur)
Culasse y compris piston, anneaux, goupille pour haut moteur (pièce carbu)
Référence pièce : T11328-Q
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Une assurance remboursement est incluse dans les frais d'envoi, en cas de perte de votre colis.
3 - 2 Variantes
3 - 2 Variantes
Pièce n°8 sur le schéma du haut moteur (carburateur)
Joint de pied de cylindre du haut moteur (pièce carbu)
Cylindré 650 cc : Référence pièce : 6201303-10
Cylindré 750 cc : Référence pièce : IMZ-8.1037-01303
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°7 sur le schéma du haut moteur (pièce carbu)
Goujon court de fixation de la culasse (750 cc) du haut moteur (pièce carbu)
Référence pièce : IMZ-8.108-01305
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°14 sur le schéma du haut moteur
Capuchon en caoutchouc pour le tube de la tige de poussée du haut moteur (pièce carbu)
Référence pièce : IMZ-8.128-01309
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°13 sur le schéma du haut moteur
Guide de soupape depuis 2008 du haut moteur (pièce carbu)
Référence pièce : IMZ-8.128-01505-10
Attention le délai de livraison peut varier en fonction des stocks disponibles.
16 - 2 Variantes
15 - IMZ-8.108-01039-01
Pièce n°16 sur le schéma du haut moteur
Joint de culasse du haut moteur (pièce carbu)
Cylindré 650 cc : Référence pièce : 6201504-01
Cylindré 750 cc : Référence pièce : IMZ-8.128-01504
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°15 sur le schéma du haut moteur
Tube de tige de poussée (750 cc) jusqu'en 2018 du haut moteur (pièce carbu)
Référence pièce : IMZ-8.108-01039-01
Attention le délai de livraison peut varier en fonction des stocks disponibles.
17 - 6201447
17 - IMZ-8.128-01447
20 - E42720
19 - E00861
Pièce n°20 sur le schéma du haut moteur
Goujon M8x1-6gx21 jusqu'en 2005 du haut moteur (pièce carbu)
Référence pièce : E42720
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°19 sur le schéma du haut moteur (carburateur)
Écrou M8x1-6H du haut moteur (pièce carbu)
Référence pièce : E00861
Attention le délai de livraison peut varier en fonction des stocks disponibles.
23 - 6201509
21 - E00862
Pièce n°23 sur le schéma du haut moteur (carburateur)
Douille externe pour tuyau de dérivation jusqu'en 2005 du haut moteur (pièce carbu)
Référence pièce : 6201509
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°21 sur le schéma du haut moteur
Écrou M10x1 du haut moteur (pièce carbu)
Référence pièce : E00862
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°25 sur le schéma du haut moteur (pièce carbu)
Écrou M8 du haut moteur (pièce carbu)
Référence pièce : E00911
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°24 sur le schéma du haut moteur
Goujon M8x16 du haut moteur (pièce carbu)
Référence pièce : E42719
Attention le délai de livraison peut varier en fonction des stocks disponibles.
27 - IMZ-8.103-01508
26 - IMZ-8.1236-12155
Pièce n°27 sur le schéma du haut moteur
Douille de centrage pour le système de bascule du haut moteur (pièce carbu)
Cylindré 750 cc : Référence pièce : IMZ-8.103-01508
Cylindré 650 cc : Référence pièce : IMZ-8.101-01508
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°26 sur le schéma du haut moteur
Joint de collecteur d'échappement 2006-2015 du haut moteur (pièce carbu)
Référence pièce : IMZ-8.1236-12155
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°29 sur le schéma du haut moteur
Bague de guidage des soupapes depuis 2008 du haut moteur (pièce carbu)
Référence pièce : IMZ-8.128-01801
Attention le délai de livraison peut varier en fonction des stocks disponibles.
Pièce n°28 sur le schéma du haut moteur
Joint d'arbre de vanne depuis 2008 du haut moteur (pièce carbu)
Référence pièce : IMZ-8.128-01506
Attention le délai de livraison peut varier en fonction des stocks disponibles.
